Je problém se souosostí kuličkových ložisek?

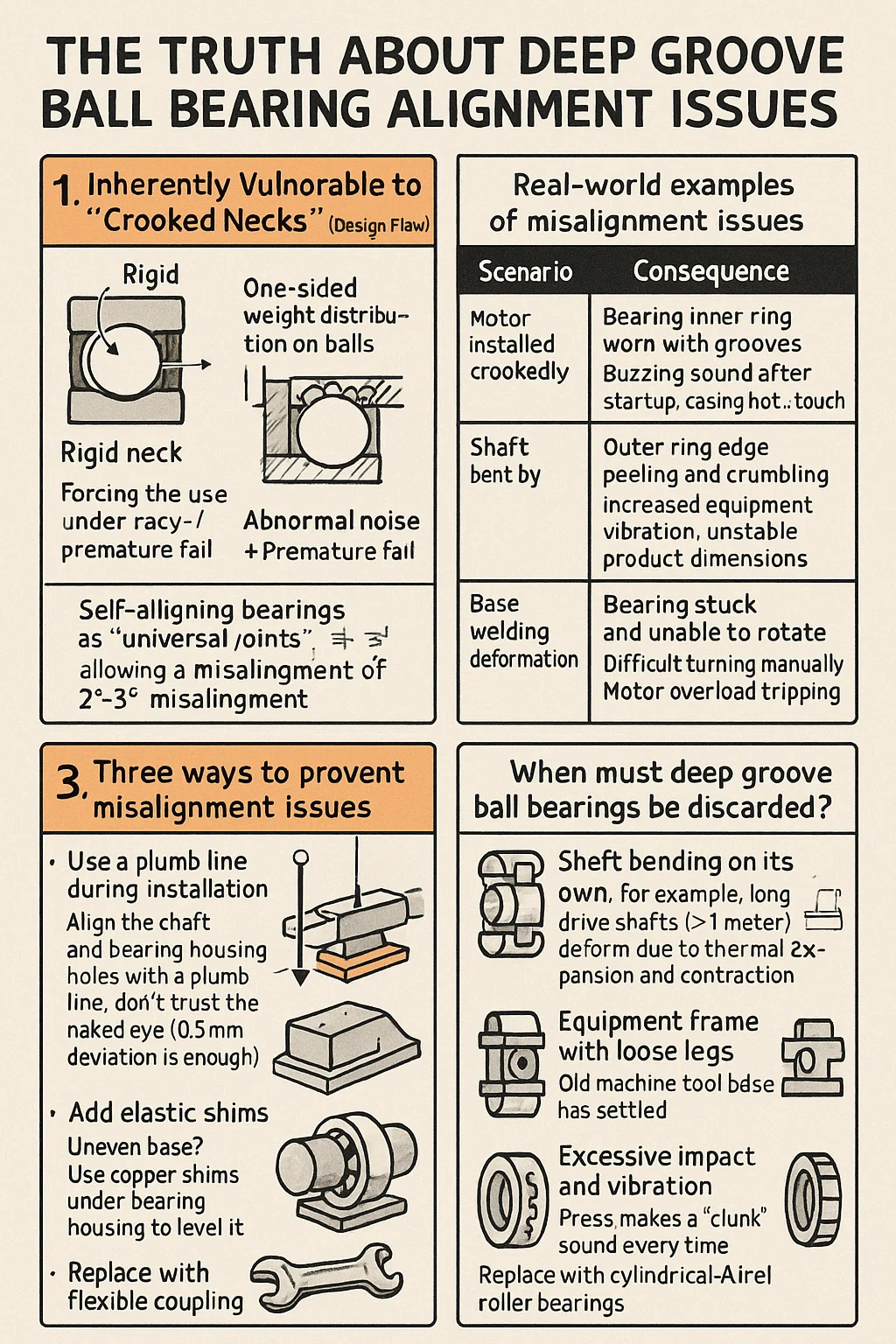

Pravda o Kuličkové ložisko s hlubokou drážkou Problémy se zarovnáním

1. Inherentně zranitelný vůči „křivým krkům“ (chyba v designu)

Dostihová dráha Tuhá, tuhý krk: Vnitřní a vnější oběžné dráhy kuličkového ložiska s hlubokou drážkou jsou tuhé drážky, které nutí kuličky běžet v přímé linii.
Mírná nesouosost hřídele/vrtání (např. kvůli nesouososti během instalace):
Jednostranné rozložení hmotnosti na kuličky → Promáčkliny v oběžné dráze → Abnormální hluk Předčasná porucha.
Porovnání: Samonaklápěcí ložiska jsou jako „univerzální klouby“, umožňující vychýlení o 2°-3°; Kuličková ložiska jsou „tvrdohlavá“ a selhávají i při nesouososti o 0,5°.

2. Příklady problémů s nesouosostí v reálném světě:

3. Tři způsoby, jak zabránit problémům s nesouosostí:

Při instalaci použijte olovnici:

Vyrovnejte otvory hřídele a ložiskového pouzdra s olovnicí; nevěřte pouhému oku (odchylka 0,5 mm stačí ke zničení ložiska).

Přidejte elastické podložky:

Nerovný základ? K vyrovnání použijte měděné podložky pod pouzdrem ložiska; šrouby netlačte silou.

Nahraďte pružnou spojkou:

Nevyrovnané hřídele motoru a čerpadla? K absorbování vibrací použijte perforovanou spojku; nenechte ložiska nést hlavní nápor vibrací.

4. Když musí kuličková ložiska s hlubokou drážkou být vyřazen?

Samostatné ohýbání hřídele: Například dlouhé hnací hřídele (>1 metr) se deformují v důsledku tepelné roztažnosti a smršťování → Nahraďte je naklápěcími kuličkovými ložisky.
Rám zařízení s uvolněnými nohami: Stará základna obráběcího stroje se usadila → Vyměňte za soudečková ložiska.
Nadměrné rázy a vibrace: Lis pokaždé vydává „cvaknutí“ → Nesouosost vnitřního a vnějšího kroužku ložiska → Nahraďte válečkovými ložisky.
