Jaké jsou 4 hlavní části kuličkového ložiska?

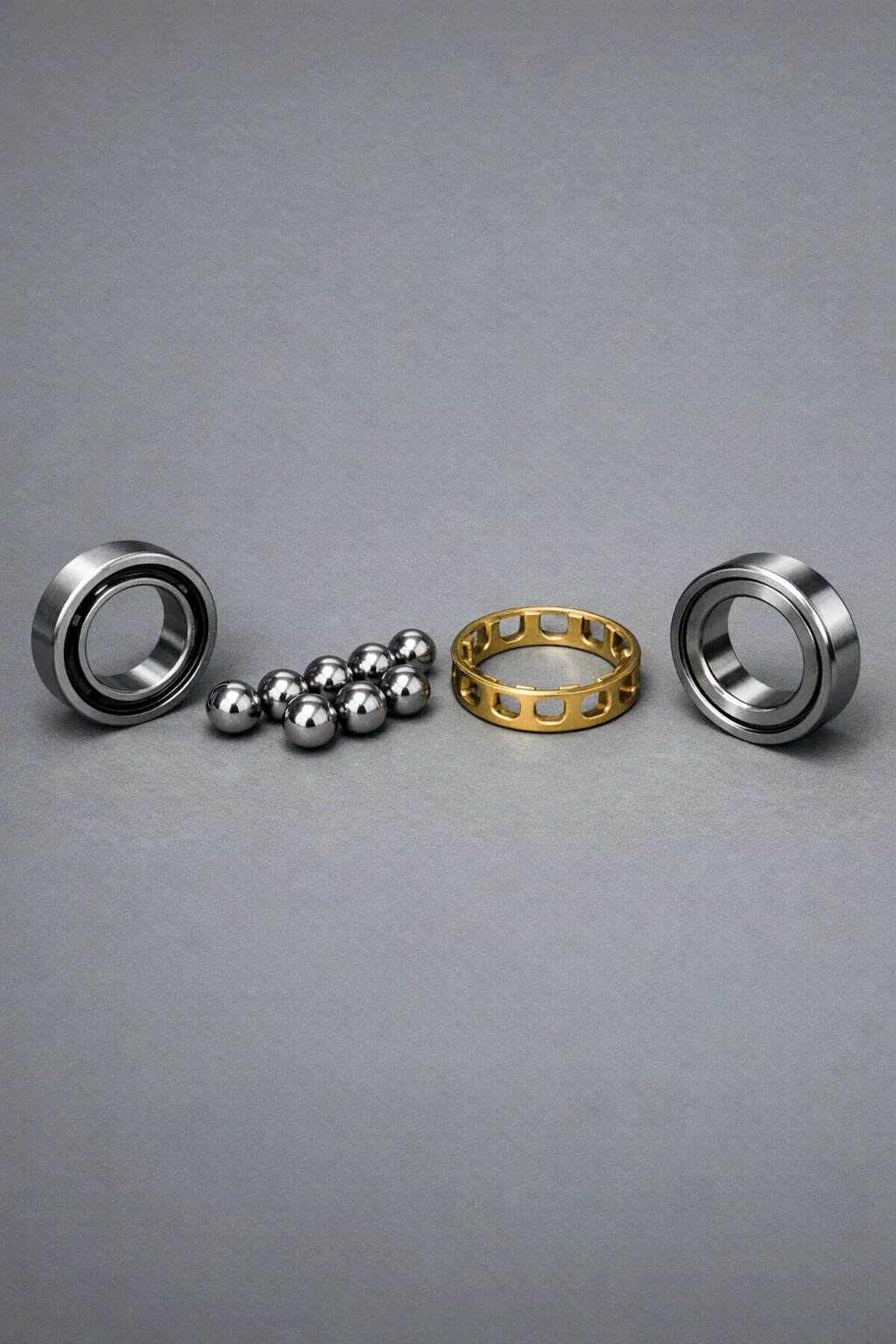

Pro pochopení a kuličkové ložisko s hlubokou drážkou , jeho jednoduché rozebrání odhalí jeho velmi jednoduchou a jasnou strukturu. Je to jako pečlivě navržený „přesný sendvič“, který se skládá hlavně ze čtyř částí:

1. Vnější prstenec

Umístění: Toto je vnější kroužek ložiska.
Funkce: Jeho vnější povrch je obvykle připevněn k základně nebo krytu stroje. Vnitřní strana vnějšího kroužku má hluboce rýhovanou kruhovou „oběžnou dráhu“.
Jednoduché pochopení: Je to jako kruhová „stěna“, která drží všechny části na místě a poskytuje vnější dráhu, po které mohou ocelové kuličky běžet.

2. Vnitřní prstenec

Umístění: Toto je nejvnitřnější kroužek ložiska.
Funkce: Jeho vnitřní otvor je přímo nasazen na otočný hřídel. Vnější strana vnitřního kroužku má také hlubokou drážku „oběhové dráhy“, přímo naproti dráze vnějšího kroužku.
Jednoduché pochopení: Je to "přiléhavý oděv" hřídele, který se rychle otáčí s hřídelí a spolupracuje s vnějším kroužkem, aby vytvořil vrstvu, do které se mohou válet ocelové kuličky.

3. Ocelové kuličky / valivá tělesa

Umístění: Vloženo mezi drážky vnitřního a vnějšího kroužku.
Funkce: Toto jsou části, které skutečně provádějí „běh“. Snižují tření na minimum tím, že se místo klouzání odvalují.
Jednoduché pochopení: Jako kolečka na spodní straně kolečkových bruslí. Díky těmto hladkým kulatým kuličkám se hřídel otáčí hladce, jako by byla mazána.

4. Klec / držák

Umístění: Jako malé drápky oddělující ocelové kuličky jednu po druhé.
Funkce: Jeho úkolem je udržet ocelové kuličky "v řadě." Bez něj by se všechny ocelové kuličky natlačily k sobě a srazily se a ložisko by se nemohlo otáčet.
Jednoduché pochopení: Je to „disciplína“ v ložisku, který zajišťuje, že každá ocelová kulička zůstane ve své vlastní poloze, aniž by pobíhala nebo nenarážela.
