Co jsou to tenká sekce kulička?

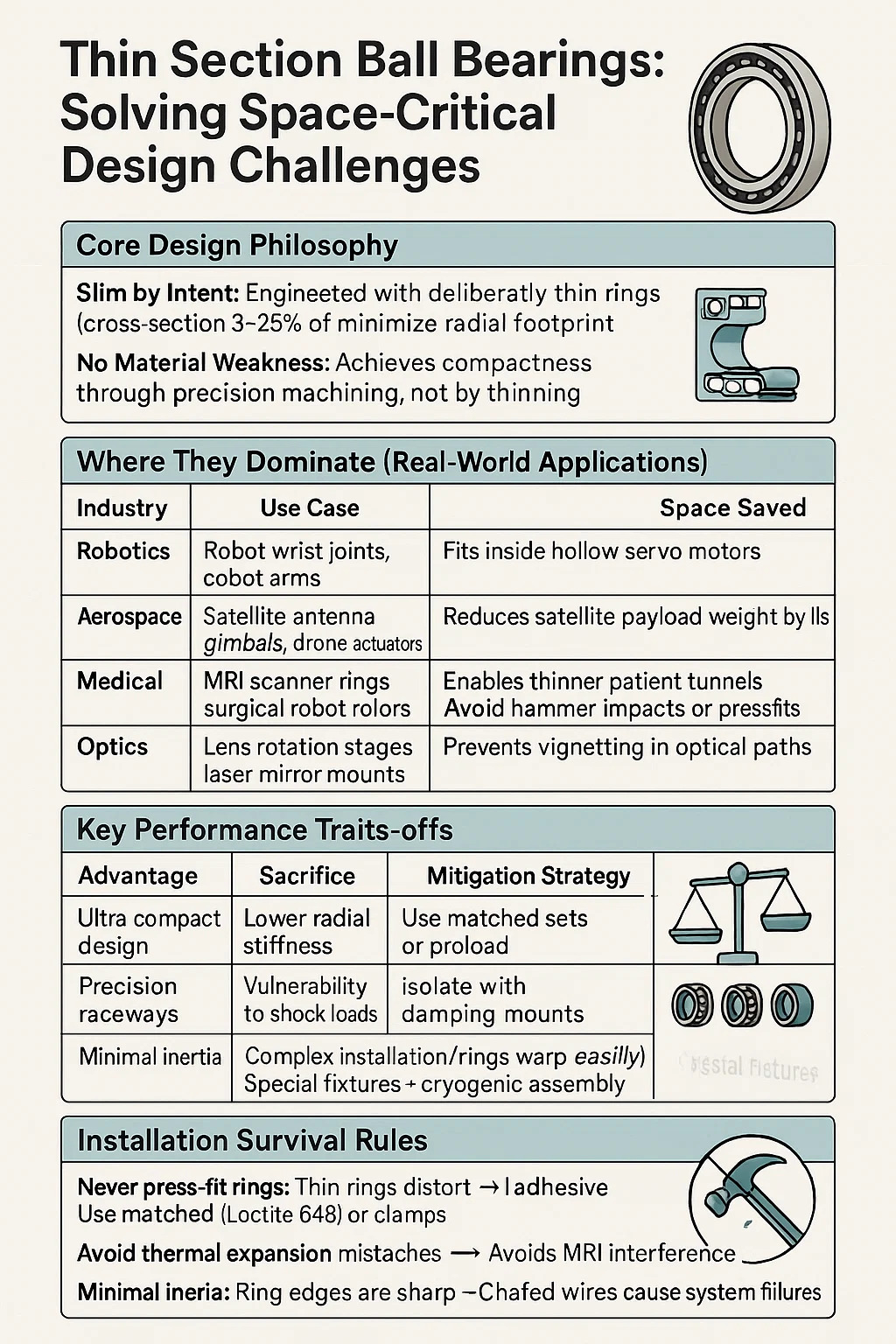

Thinská sekce kuličkových ložisek : Řešení problémů s kritickým designem

1. Filozofie jádra designu
„Slim by Intent“: Nakonstruováno s úmyslně tenkými kroužky (průřez 3–25% velikosti otvoru), aby se minimalizoval radiální stopu.
Žádná slabost materiálu: dosahuje kompaktnosti přes přesné obrábění, nikoli ztenčením stávajících ložisek.

2. kde dominují (aplikace v reálném světě)

3. klíčové výkonové rysy
Účinnost prostoru: Pro 100 mm otvor, standardní ložisko ≈ 140 mm OD; Tenká část ≈ 110 mm od.
Snížení hmotnosti: 50–70% lehčí než ekvivalentní standardní ložiska.
Přesné zaměření: obvykle tolerance ABEC 5-povinná pro aplikace citlivé na vyrovnání.
Omezení zátěže: Zvolá pouze mírná radiální zatížení - vyhněte se dopadům kladiva nebo stisknutí tlačítka.

4. Kritické kompromisy inženýrství

5. Možnosti materiálu diktují použití
Chrome Steel (GCR15): Výchozí pro suché/čisté prostředí (např. Laboratorní zařízení).
Nerezová ocel (440 ° C): Lékařské/venkovní použití - Vyhýbá se interferenci a korozi MRI.
Hybridní keramika: vysokorychlostní CT skenery-nemagnetická elektrická izolace.

6. Pravidla přežití instalace
Nikdy stiskněte prsteny: tenké prsteny zkreslení → Použijte lepidlo (LocTite 648) nebo svorky.
Vyvarujte se neshod tepelné roztažnosti: Hliníkové pouzdra ocelové ložiska = vazba.
Kabely/dráty Štíty: okraje prstenců jsou ostré - roztroušené dráty způsobují selhání systému.
